Software

‍

Inhaltsverzeichnis

• Hot Spot Modus
• Übersicht
• Waagen
• Temperatursensoren
• Wlan
• Lora
• Lte NB-IoT
• Sender Einstellungen
• Einstellungen
• Firmware Update
• .......weiteres Folgt

‍

Hot Spot Modus

Um die Platine im Hot Spot Modus zu starten, halten Sie die „Setup“ Teste gedrückt und starten die Platine neu, indem Sie den „Reset“ Taster für 1 Sekunde betätigen.
Anschließend startet die Platine im Neu im Hotspot Modus, die Status LED blinkt durchgehend im Hot Spot Modus.
Verbinden Sie sich anschließend mit dem Wlan Netzwerk „BeeBaseGatewayXXX“.
‍

Nachdem die Verbindung aufgebaut wurde, können sie sich mit der Platine Verbinden.
Geben Sie bitte die IP Adresse „192.168.4.1“ im Browser ihrer Wahl ein.
Bitte melden Sie sich mit dem Standard Benutzer an - Nutzername: admin  Passwort: admin

‍

‍

Übersicht

Von hier kommen sie in die jeweiligen Einstellungsseiten.

‍

Waagen

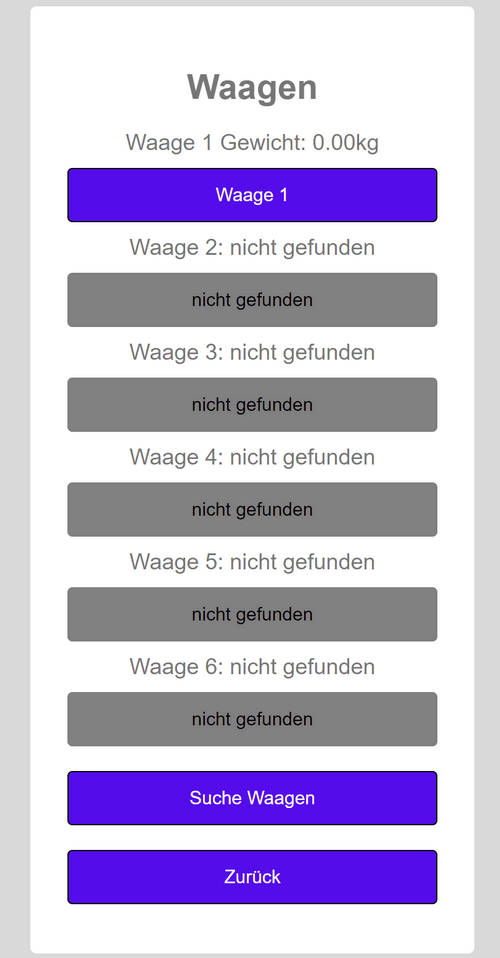

Durch Drücken des Buttons „Suche Waagen“ werden alle angeschlossen Waagen gesucht. Alle gefunden Waagen werden nun angezeigt. Wählen Sie anschließend die Waage aus die sie editieren wollen.

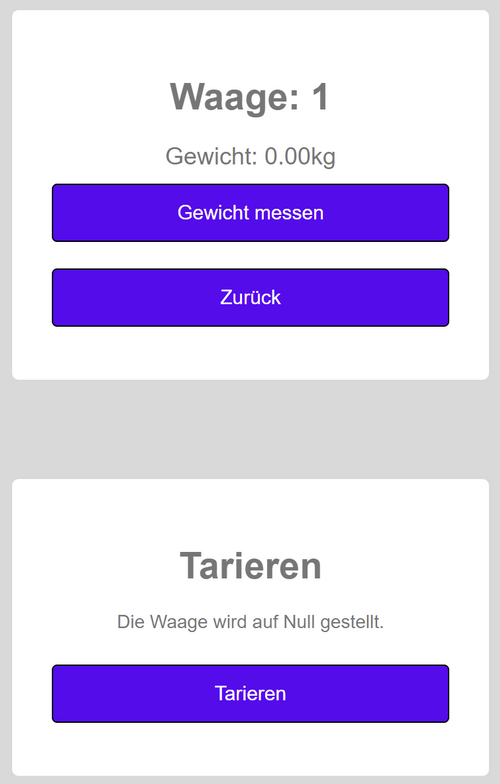

• Gewicht messen: Es wird das aktuelle Gewicht gemessen.
• Tarieren: Die Waage wird auf 0Kg gesetzt.

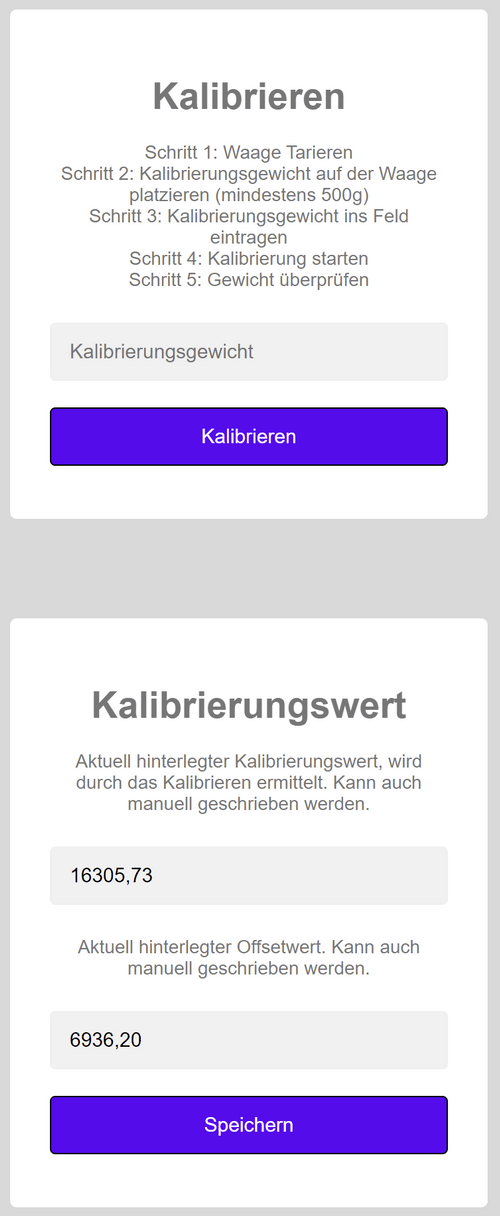

• Kalibrieren: Die Kalibrierung erfolgt in 5 Schritten
  1. Waage Tarieren
  2. Platzieren Sie ein Kalibrierungsgewicht auf der Waage (mindestens 500g)
  3. Geben Sie das Kalibrierungsgewicht in der Gewichtseinheit Gramm in das Eingabefeld ein
  4. Starten Sie die Kalibrierung mit dem Button "Kalibrieren"
  5. Überprüfen Sie anschließend den Kalibrierungsvorgang indem sie ein anderes Gewicht auf der Waage platzieren und auf den Button „Gewicht messen“ drücken. Wenn das Gewicht übereinstimmt war die Kalibrierung erfolgreich
• Kalibrierungswert: Diese werte wurden während der Kalibrierung ermittelt. Wenn Sie die Waage an einer anderen Platine betreiben wollen oder die Platine zurücksetzen, müssen sie nur die ermittelten Werte wieder eingeben und die Waage liefert die gleichen Gewichtswerte

‍

Temperatursensoren

Die Platine kann bis zu 10 DS18B20 Temperatur Sensoren auswerten.

Um jeden Temperatursensor eindeutig identifizieren zu können müssen sie jeden Sensor nach der Reihe anschließen.

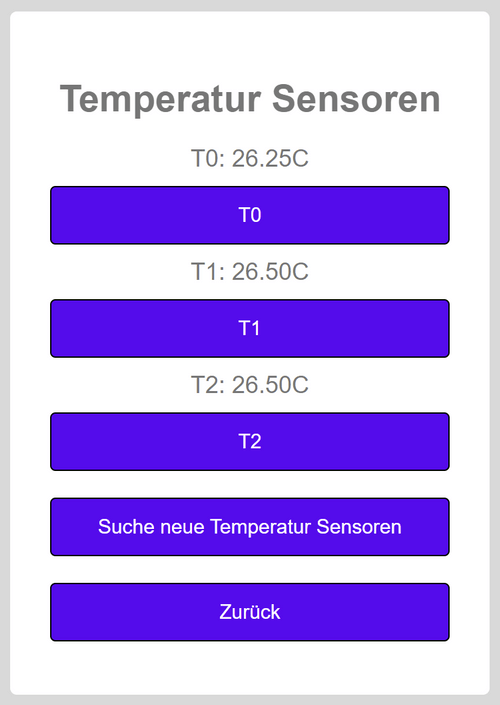

Schließen Sie den ersten Sensor an die Platine an. Drücken Sie anschließend den Button „Suche neue Temperatur Sensoren“. Anschließend erscheint der Temperatursensor mit dem Namen T0-T9 in der Liste. Wiederholen Sie diesen Vorgang mit jedem weiteren Sensor.

Die aktuelle Temperatur kann mit dem Button „Temperatur messen“ ausgelesen werden.

Die Sensor Id kann auf jeden freien Sensorplatz geändert werden. Achtung! Jeder Sensor wird in der Cloud mit dieser Id identifiziert. Wenn Sie die Id ändern wird auch ein anderer Sensor erzeugt, wenn er noch nicht existiert oder überschrieben, wenn er schon vorhanden ist.

Jeder Sensor kann auch wieder aus dem Speicher gelöscht werden mit dem Button „Sensor löschen“.

‍

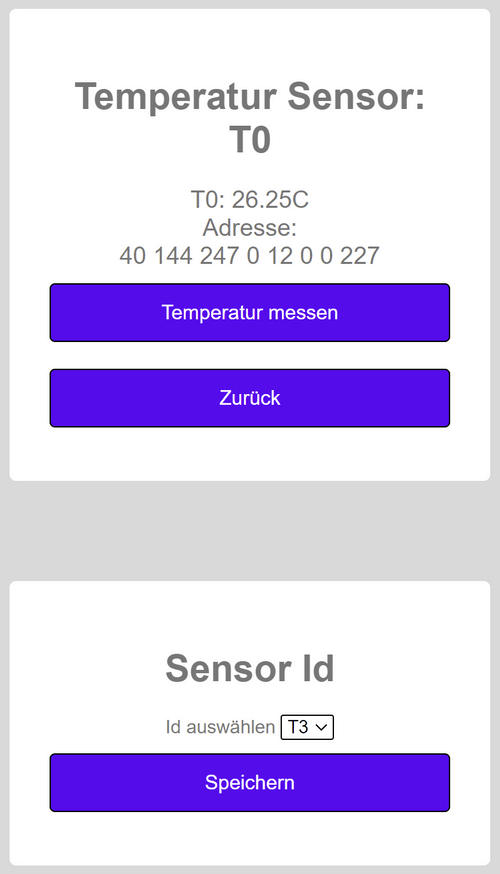

• Temperatur messen: Es wird die aktuelle Temperatur gemessen.
• Id auswählen: Die Sensor Id kann auf jeden freien Sensorplatz geändert werden. Achtung! Jeder Sensor wird in der Cloud mit dieser Id identifiziert. Wenn Sie die Id ändern wird auch ein anderer Sensor erzeugt, wenn er noch nicht existiert oder überschrieben, wenn er schon vorhanden ist.

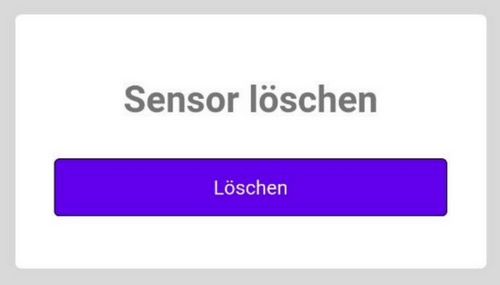

• Sensor löschen: Jeder Sensor kann auch wieder aus dem Speicher gelöscht werden mit dem Button „Sensor löschen“

‍

Wlan

• Verfügbare Netzwerke: Alle verfügbaren Wlan Netzwerke werden in der Liste angezeigt. Mit dem Button“Netzwerke suchen“ können Sie erneut alle verfügbaren Netzwerke aktualisieren.
• SSID: SSID des gewünschten Wlan Netzwerks
• Passwort: Passwort des gewünschten Netzwerks
• Speichern: Nachdem Sie die SSID und das Passwort eingegeben haben können sie mit speichern die Wlan Einstellungen übernehmen.
  Nach einem Neustart und einem Betriebsmodus mit Wlan, wird sich die Platine mit dem gespeicherten Wlan Netzwerk verbinden. Bei einer erfolgreichen Verbindung leuchtet die Status LED durchgehend mit ca.30% Leuchtkraft.

‍

Lora

• Funkkanal: Alle Platinen, die über Lora kommunizieren, müssen im Selben Funkkanal senden. Wenn man mehrere Gateways besitzt, die man trennen möchte, kann man die Funkkanäle separat wählen.

‍

LTE NB-IoT

• APN Adresse: Zugangspunkt für das NB-IoT Netzwerk
• Frequenz Band: 0 - Alle Bänder werden verwendet - jedoch dauert es länger eine Verbindung herzustellen. Diese Information bekommt man vom Netzanbieter.

‍

Sender Einstellungen

• Sender Nummer: Durch die Sender Nummer kann jede Platine in der Cloud eindeutig identifiziert werden. Jeder Datenpunkt kann so eindeutig von jeder Platine unterschieden werden.
  Sollten zwei Nummern gleich sein werden sich die Datenpunkte überschreiben.
  Sollte eine Platine defekt sein kann man die Sender Nummer mit der neuen Platine weiterverwenden
• Update Intervall: Mit dem Update Intervall kann die Zeit zwischen den Messungen eingestellt werden. Der kleinste Update Intervall beträgt 15 Minuten.

‍

Einstellungen

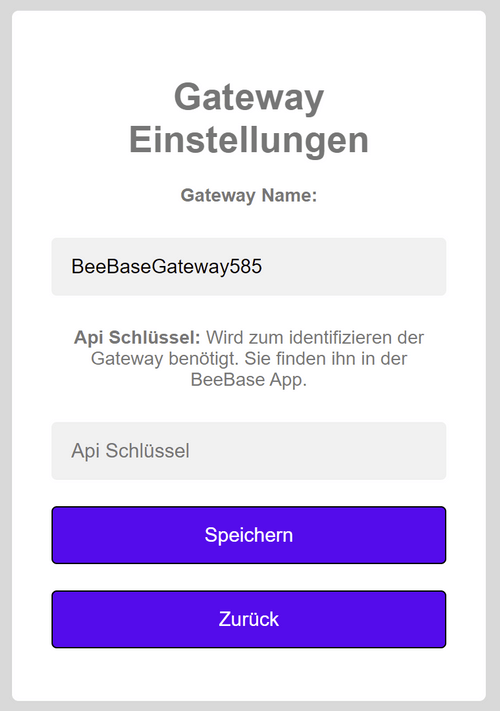

• Gateway Name: Dient nur zur besseren Identifizierung der Gateways. Wird in der App angezeigt und kann jederzeit geändert werden.
• API Schlüssel: Mit diesem Schlüssel werden die Datenpunkte dem User Account zugewiesen. Sie finden den API Schlüssel in der BeeBase App oder im Datenportal.

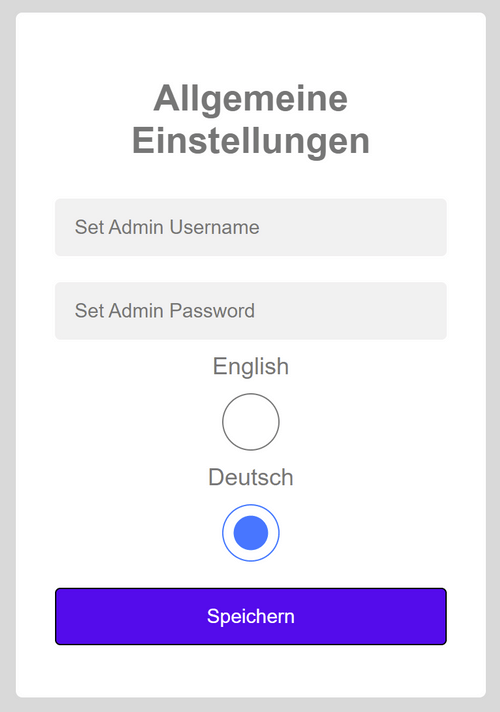

• Allgemeine Einstellungen: Login Daten und Sprache der Weboberfläche können hier gewählt werden.

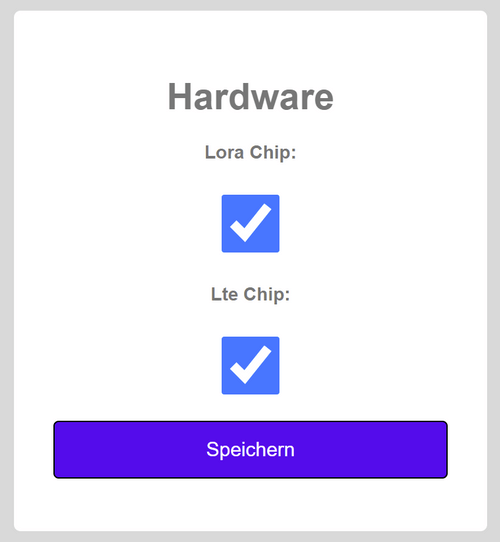

• Lora Chip/Lte Chip: Wenn der jeweilige Chip auf der Platine vorhanden ist muss man das hier Eingestellen. Schaltet die Betriebsarten und die Einstellungen frei.

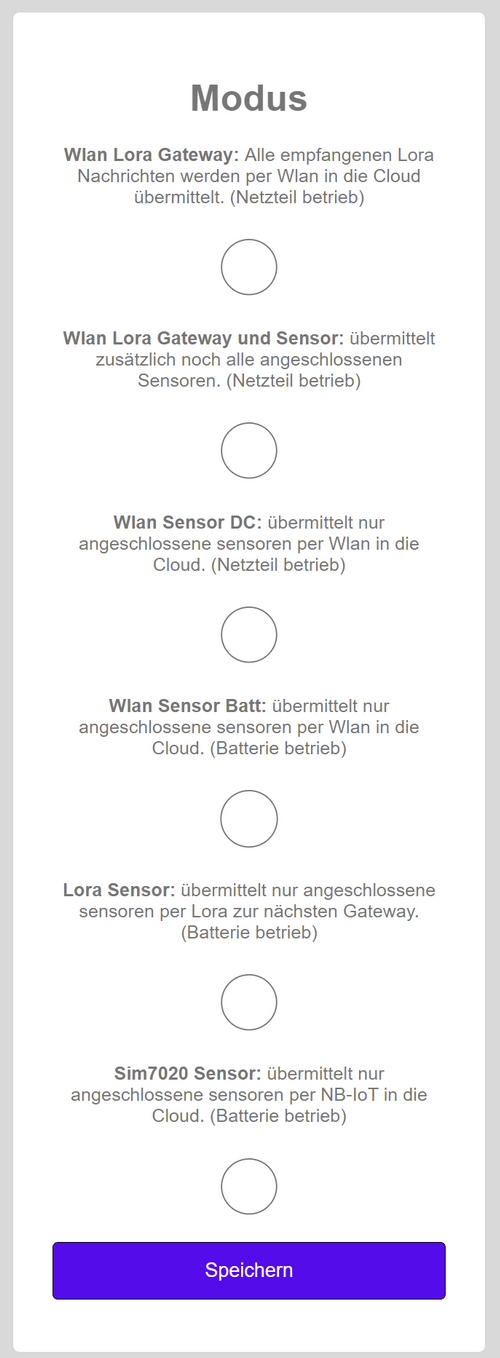

Betriebsarten

1. Wlan Lora Gateway: Es werden keine Sensoren ausgewertet, jedoch alle empfangenen Lora Daten von anderen Platinen werden per WLAN in die Cloud übertragen. (Netzteil Betrieb)
   ‍
2. Wlan Lora Gateway und Sensor: Alle angeschlossenen Sensoren werden ausgewertet und alle Daten die per Lora Empfangen werden ebenfalls in die Cloud übertragen. (Netzteil Betrieb)
   ‍
3. Wlan Sensor DC: Alle angeschlossenen Sensoren werden per Wlan in die Cloud übertragen. Das Gateway ist immer aktiv. (Netzteil Betrieb)
   ‍
4. Wlan Sensor Batt: Alle angeschlossenen Sensoren werden per Wlan in die Cloud übertragen. Das Gateway ist nur zum Übertragen der Daten aktiv. (Batterie Betrieb)
   ‍
5. Lora Sensor: Übermittelt alle angeschlossenen Daten per Lora zum nächsten Gateway, von der sie dann in die Cloud übertragen werden (Batterie Betrieb)
   ‍
6. Sim7020 Sensor: Übermittelt alle angeschlossenen Daten per NB-IoT in die Cloud. (Batterie Betrieb)

‍

Firmware Update

• Choose file...: Klicken Sie bitte in das Eingabefeld und wählen Sie die gewünschte Firmware Datei aus.
• Update: Starten des Updates, dieses kann einige Minuten dauern. Die Platine startet nach einem erfolgreichen Update neu.
